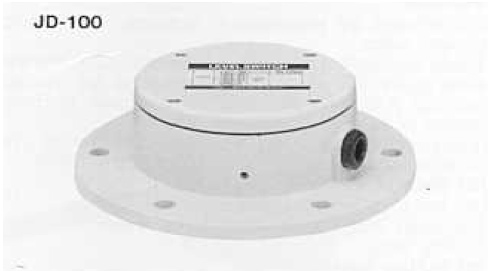

JD-100 (隔板式)



代号说明

等级名称                                   型号

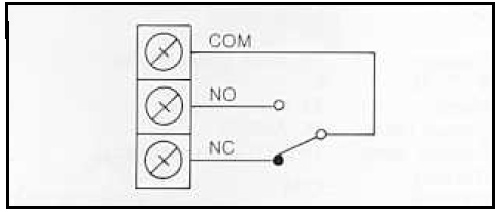

电器接线

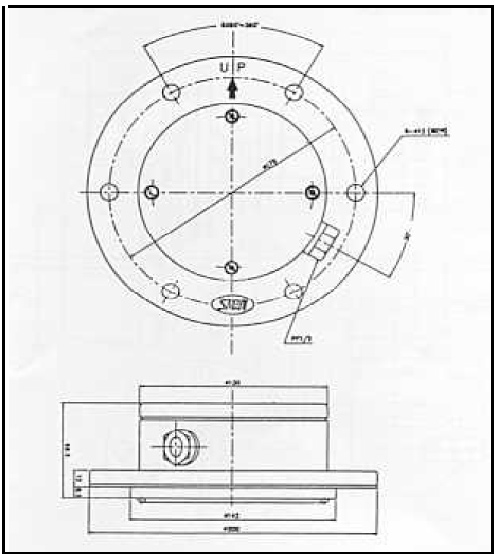

尺寸

    工作原理
l
        当隔板负载定量的外部庄力时,它会将该压力传送到下面之微型开关。
当隔板负载为零时,微型开关会经由内置弹簧自动复位。

    特点
l        适合多种行业应用,结构简单。
l        调校操作压力容易(内置弹簧)
l        电路简单,维修方便
l        避免使用於高温或高压之容器

    参数
l        型号:JD-100
l        开关功率:AC250V, 12A
         DC125V, 0.5A
l        工作压力:ATM
l        最高温度:60

*
切勿使用於含有二氧化硫及其他腐蚀性气体的工作环境,运会造成隔板的侵蚀。

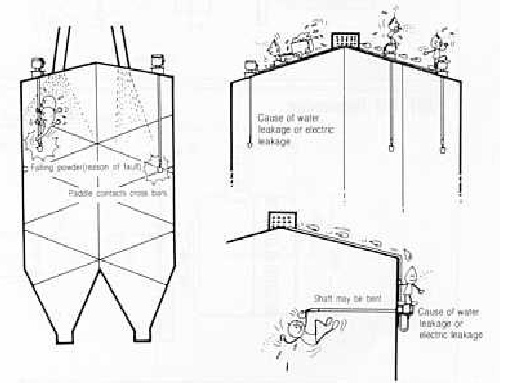

    设置时注意
*          检查电源,内置电机电压不能调校*          捡查工作环境
       l       在容器中,桨叶不能接触横贯的棒状物
       l        避免粉末直接打落桨叶,另高位开关要垂直安装
*           室外设置时,注意电路的装配
限位开关的位置,应是在电导管的下方,制身渗入雨水时会造成故障
*           在设置时,注意外物进入制身
