MTS







美国MTS位移传感器前名为Temposonics。它是利用非接触之科技监察着活动磁铁的位移。由于磁铁和传感器并无直接之接触,因此传感器可以在极恶劣的工业环境下使用,永不会造成损耗。传感器本身输出讯号为绝对数值,即使电源突然中断,也不会影响数据,更无须重新调整零位。它的优势更是永久保证重复精度及分辨率,是目前该市场的领导者。

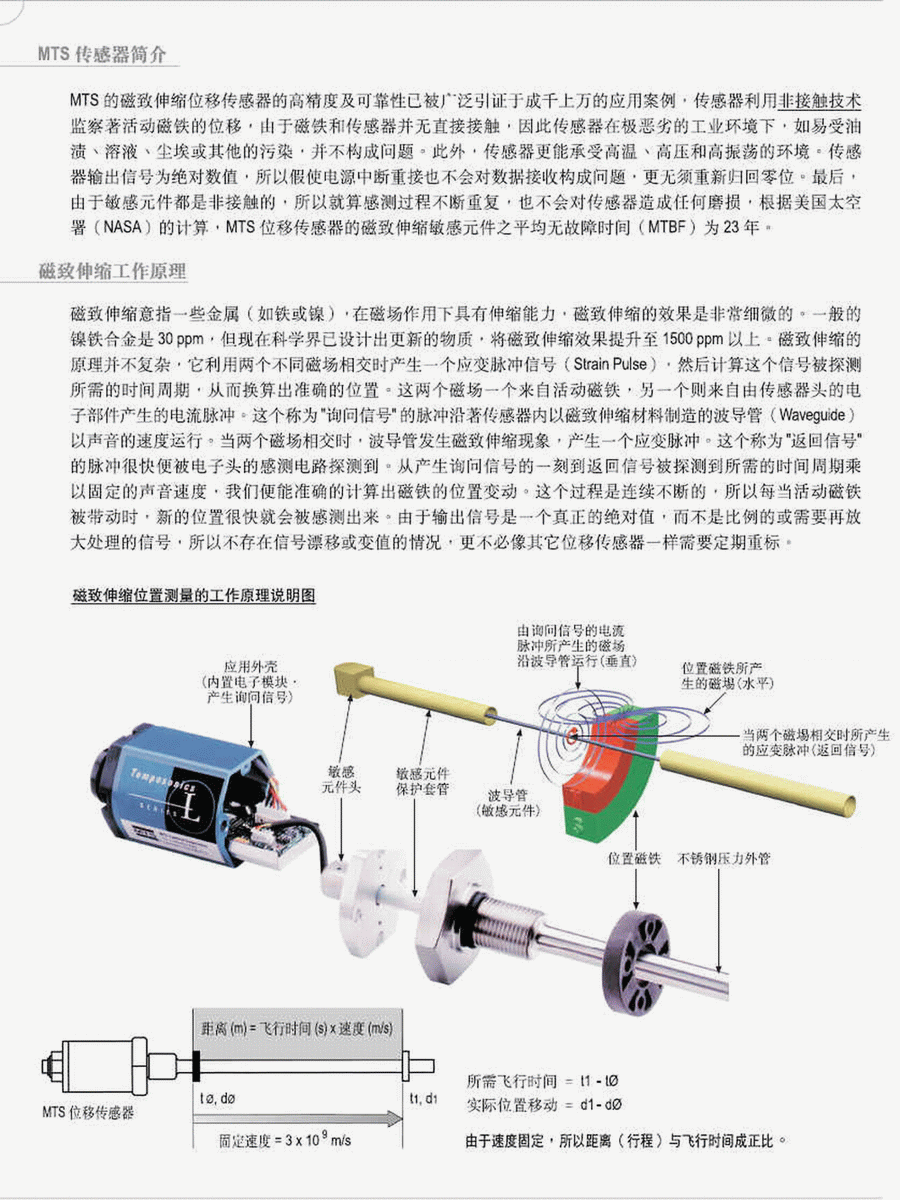

磁致伸缩技术原理查看 下载 PDF文件

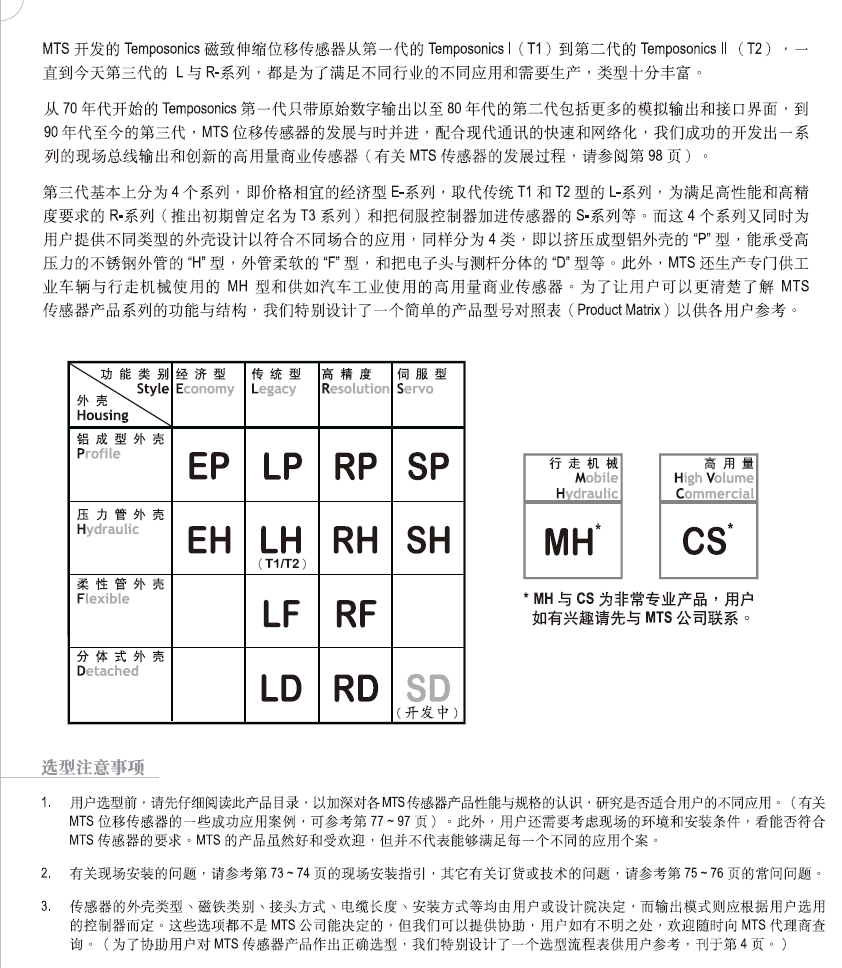

传感器型号对照:    查看 下载 PDF文件

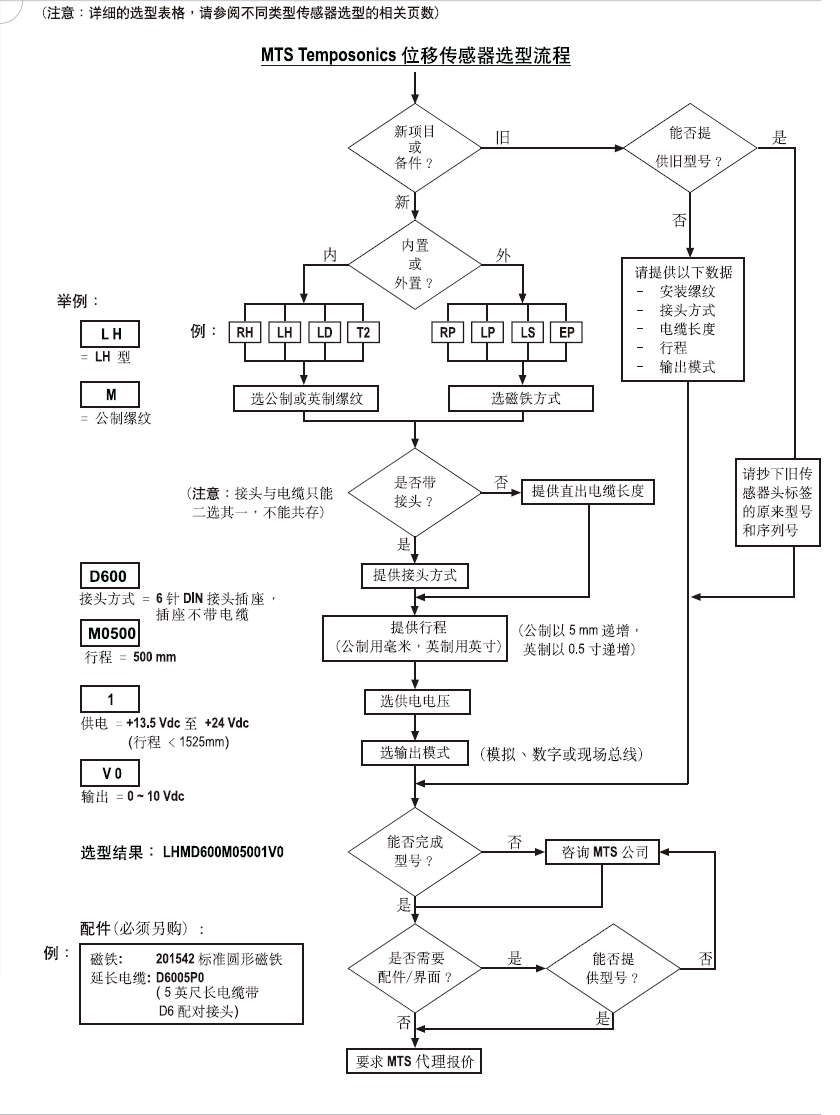

选型流程 :   查看 下载 PDF文件

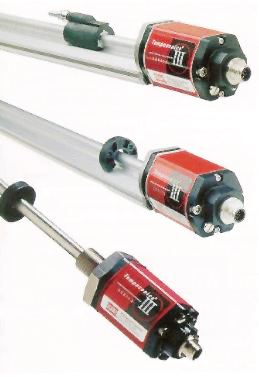

R-系列位移传感器: 下载

输出模式:

--模拟输出

下载 PDF文件



--SSI 数字输出

下载 PDF文件



--ABQ 数字输出        2005530日停产

下载 PDF文件

--CANbus 总线输出

下载 PDF文件

--DeviceNet 总线输出

下载 PDF文件

--Profibus-DP 总线输出

下载 PDF文件

--EtherCAT®





En



安装尺寸:

--RH 外壳安装尺寸参考

下载 PDF文件

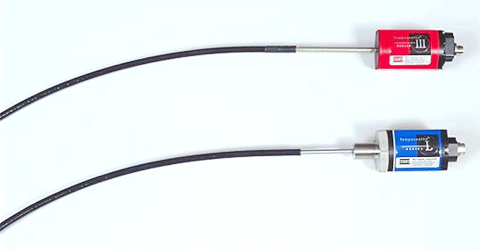

--RF 外壳安装尺寸参考

下载 PDF文件

--RP 外壳安装尺寸参考

下载 PDF文件

--RD & RD2* 型

下载 PDF文件



S-系列伺服传感器:    下载



L-系列位移传感器         下载

--LH                            停产改型为GH系列

下载 PDF文件

  G-系列传感器介绍与选型     下载

--LF                            停产改型为GH系列

下载 PDF文件

--LH LF 选型表格

下载 PDF文件

--LD

下载 PDF文件

--LD2*

下载 PDF文件

--LD4*

下载 PDF文件

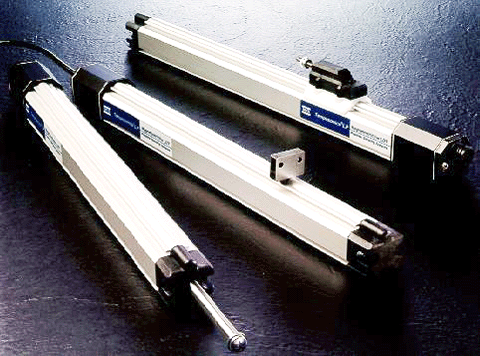

--LP LS

下载 PDF文件      LP系列改型为ER系列     ER下载        1   2



L to G Cross:  LH系列改型为GH系列

下载

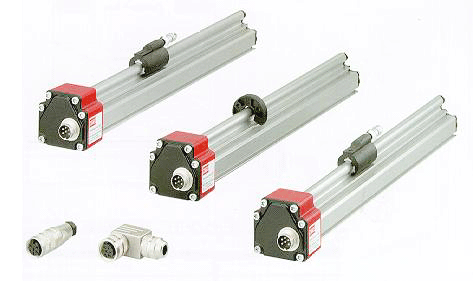

E-系列位移传感器:

下载

--EP EH*



GB 型位移传感器:

下载



T2 型位移传感器:          已停产

下载

  G-系列传感器介绍与选型     下载



TT to G Cross:  T2系列改型为GH系列

下载



GH GP系列

下载



MH* 型位移传感器:

下载      下载



磁铁型号:

下载



配件型号:

下载

--压力外管、配对接头、电缆、电源、其它配件



输出界:

--TDU (型号:TDU-200) SSI 数字显示表(型号:IX340)

下载

--AOM 模拟输出界面及选型

下载

--AK288 模拟输出卡及选型

下载

--MK292 数字输出卡及选型

下载

--SSI-1016 串连同步界面卡

下载

--Profibus DP

下载



隔爆保护外壳磁铁                  下载



--手提编程器 & 主机模拟器           下载



--MTS检测仪          浏览

下载



一般技述参数

系列

分辨率

磁滞

输出种类

其他选项

RH

1um

4um

电流, 电压, SSI, AQB, CANbus, DeviceNet, Profibus, 位置和速度同时输出等…

RP=外置式IP67, RF=柔性导管

LH

5um

0.02mm

电流, 电压, PWM脉宽调制, RS422开始/停止脉冲

LD=分离电子盒, LF=柔性导管, LS=外置式IP67, LP=外置式IP65, LPR=推拉杆式

EP

2.5um

4um

电流, 电压或RS422开始/停止脉冲

最长行程1525mm, 内置D6 DIN插头

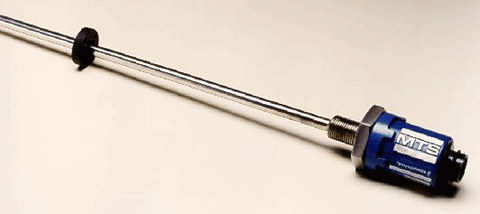

TT

5um

0.02mm

电流, 电压或RS422开始/停止脉冲, PWM脉宽调制及中性输出

可配模拟输出界面: AK, AOM或数字输出介面: MK

GH

2.5um

0.05mm

电流,电压或RS422(开始/停止)数字脉冲,PWM脉宽调制及中性输出

GP=外置式IP67
可选9-23vd.c输入


型号示例
1. RH M 0250 M D60 1A01
代表RH 系列, M18X1.5 螺纹, 250mm 行程公制, D60插头, 4-20mA输出
2. RH M 0250 M P02 1V01
代表RH 系列, M18X1.5 螺纹, 250mm 行程公制, 02电缆, 0-10VDC输出
3. LH M D600 M 0650 1A0
代表LH 系列, M18X1.5 螺纹, D60插头, 公制, 650mm 行程, 4-20mA输出
4. LH M R002 M 0650 1V0
代表LH 系列, M18X1.5 螺纹, 02电缆, 公制, 650mm 行程, 0-10VDC输出
5. EP S 0500 M D60 1A0
代表EP 系列, 滑块磁铁, 500mm 行程公制, D60插头, 4-20mA输出
6. LP R L A M 0300 1
代表LP 系列, 推拉杆, 7呎电缆, 4-20mA输出, 公制行程300mm, 24V输入
7. TT M RB M 1500 DE010
代表TT 系列, M18X1.5 螺纹, RB插头, 公制, 1500mm 行程, 数字输出每秒10
8. TT S RO U 0240 AS1 B
代表TT 系列, 3/4-16UNF 螺纹, 5呎电缆, 英制, 24吋行程, 模拟输出0-10VDC 平衡模式
9. GH M 0250 M D60 1A01
代表GH 系列, M18X1.5 螺纹, 250mm 行程公制, D60插头, 4-20mA输出
10. GH M 0250 M R02 1R01
代表GH 系列, M18X1.5 螺纹, 250mm 行程公制, 02电缆, RS422(开始/停止)数字脉冲输出

选项配件
1.
磁环:13.5()X32.8()X7.9(), 型号:201542
2.
垫片:14.3()X31.8()X3.2(), 型号:400633
3.
插头:D60, D62, D63, D70, RG, RB, MS
4.
电缆:5, 15, 25, 50, 100, 2, 5, 10, 15, 30或自定长度
5.
模拟输出介面AK288, 数字输出介面MK292, 串联同步介面SSI-1016

注意:本公司保留随时更改技术参数之权利,不作另行通知
 *其它系列产品如有疑问,欢迎电邮查询
